InLine 500XL-LE1/black 32mm
RVS warmtepompboiler voor efficiënte tapwaterproductie
De Nexus RVS Warmtepompboiler InLine 500XL-LE1 32 mm Zwart is ontworpen voor sanitair warm water in moderne warmtepompsystemen. Het 500 L volume en de XL warmtewisselaar zorgen voor betrouwbare prestaties bij professionele HVAC-installaties.
XL 316L warmtewisselaar met hoge overdracht
De gegolfde RVS 316L warmtewisselaar van 25 m biedt veel overdrachtsoppervlak en helpt de warmtepomp efficiënt warmte af te geven aan het tapwater. Dit ondersteunt stabiele warmwaterprestaties bij dagelijks gebruik.
Nette in-line aansluitingen
Alle aansluitingen zijn overzichtelijk in één verticale lijn geplaatst, waardoor montage, service en leidingwerk eenvoudiger blijven in compacte technische ruimtes.

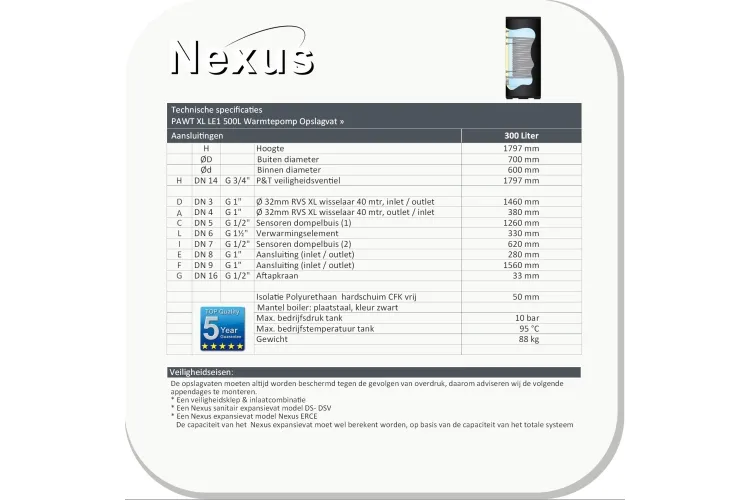

Technische specificaties — Black One-inLine PAWT 500XL-LE1 32mm
| Algemeen | |
| Producttype | RVS warmtepompboiler / warmwateropslagvat |
| Nominale inhoud | 500 L |
| Toepassing | Warmtepomp / sanitair warm water |
| Installatietype | Verticaal vrijstaand |
| Aansluitindeling | Alle aansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1797 |
| Kantelmaat [mm] | 1929 |
| Buitendiameter [mm] | 700 |
| Binnendiameter [mm] | 600 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, zwart |
| Gewicht [kg] | 88 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. werkdruk / testdruk | 6/10 bar |
| Max. bedrijfstemperatuur tank [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar [m] | 40 |
| Warmtewisselaar oppervlak [m²] | 6 |
| Warmtewisselaar volume [L] | 26 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | DN 14 | G 1" | P&T veiligheidsventiel | 1797 mm |
| D | DN 3 | G 1¼" | Ø32 mm RVS 316L XL warmtewisselaar 40 m, inlaat / uitlaat | 1460 mm |
| A | DN 4 | G 1¼" | Ø32 mm RVS 316L XL warmtewisselaar 40 m, uitlaat / inlaat | 380 mm |
| C | DN 5 | G 1/2" | Sensor dompelbuis 1 (12,7 mm) | 1260 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 330 mm |
| I | DN 7 | G 1/2" | Sensor dompelbuis 2 (12,7 mm) | 620 mm |
| E | DN 8 | G 1¼" | Aansluiting (inlaat / uitlaat) | 280 mm |
| F | DN 9 | G 1¼" | Aansluiting (inlaat / uitlaat) | 1560 mm |
| G | DN 16 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te monteren: * Veiligheidsventiel en inlaatcombinatie * Nexus sanitair expansievat * Nexus expansievat voor verwarmingssystemen De benodigde capaciteit van het expansievat moet worden berekend op basis van de totale systeeminhoud en de bedrijfsomstandigheden. |
2.595,00 €
2.595,00 €
(Exclusief btw)
-
