InLine 300XL + 100L/black 32mm
RVS warmtepompboiler met geïntegreerd buffervolume
De Nexus RVS Warmtepompboiler InLine 300XL + 100L Buffervat 32 mm Zwart combineert sanitair warm water met extra buffervolume voor warmtepompsystemen. Daardoor is het toestel geschikt voor installaties waar warmwatercomfort en hydraulische stabiliteit in één compacte oplossing nodig zijn.
XL warmtewisselaar en slimme aansluitzijde
De gegolfde RVS 316L warmtewisselaar van 25 m ondersteunt efficiënte warmteoverdracht naar het tapwater. De in-line aansluitindeling houdt de montage overzichtelijk en maakt leidingwerk in technische ruimtes netter.
Duurzame opbouw voor professionele HVAC-projecten
De RVS binnentank, zwarte mantel en PU-isolatie zijn gekozen voor betrouwbare prestaties, lage warmteverliezen en een professionele afwerking in moderne verwarmingsinstallaties.

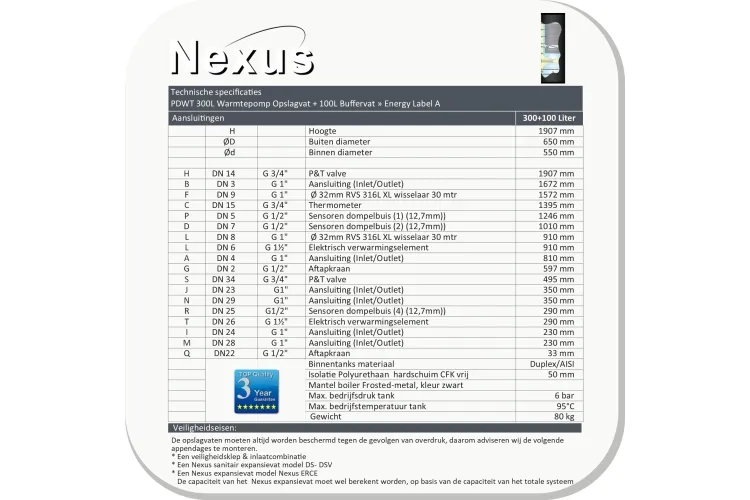

Technische specificaties — Black One-inLine PDWT 300+100 32mm
| Algemeen | |
| Producttype | RVS warmtepompboiler met geïntegreerd buffervat |
| Nominale inhoud | 300+100 L |
| Toepassing | Warmtepomp / sanitair warm water en bufferopslag |
| Installatietype | Verticaal vrijstaand |
| Aansluitindeling | Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1907 |
| Kantelmaat [mm] | 2015 |
| Buitendiameter [mm] | 650 |
| Binnendiameter [mm] | 550 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, zwart |
| Gewicht [kg] | 80 |
| Garantie | 3 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. werkdruk / testdruk | 6/10 bar |
| Max. bedrijfstemperatuur tank [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar [m] | 30 |
| Warmtewisselaar oppervlak [m²] | 4.5 |
| Warmtewisselaar volume [L] | 20 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |

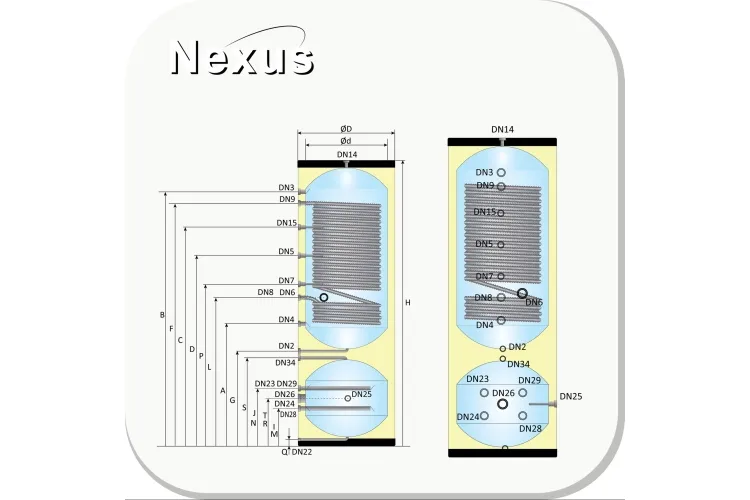

| Aansluitingen | ||||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1907 mm |
| B | DN 3 | G 1" | Aansluiting (inlaat / uitlaat) | 1672 mm |
| F | DN 9 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 30 m | 1572 mm |
| C | DN 15 | Thermometer | 1395 mm | |
| P | DN 5 | G 1/2" | Sensor dompelbuis 1 (12,7 mm) | 1246 mm |
| D | DN 7 | G 1/2" | Sensor dompelbuis 2 (12,7 mm) | 1010 mm |
| L | DN 8 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 30 m | 910 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 910 mm |
| A | DN 4 | G 1" | Aansluiting (inlaat / uitlaat) | 810 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 597 mm |
| S | DN 34 | G 3/4" | P&T veiligheidsventiel | 495 mm |
| J | DN 23 | G 1" | Aansluiting (inlaat / uitlaat) | 350 mm |
| N | DN 29 | G 1" | Aansluiting (inlaat / uitlaat) | 350 mm |
| R | DN 25 | G 1/2" | Sensor dompelbuis 4 (12,7 mm) | 290 mm |
| T | DN 26 | G 1½" | Elektrisch verwarmingselement | 290 mm |
| I | DN 24 | G 1" | Aansluiting (inlaat / uitlaat) | 230 mm |
| M | DN 28 | G 1" | Aansluiting (inlaat / uitlaat) | 230 mm |
| Q | DN 22 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te monteren: * Veiligheidsventiel en inlaatcombinatie * Nexus sanitair expansievat * Nexus expansievat voor verwarmingssystemen De benodigde capaciteit van het expansievat moet worden berekend op basis van de totale systeeminhoud en de bedrijfsomstandigheden. |
2.895,00 €
2.895,00 €
(Exclusief btw)
-
